Indicados para aquecimento de moldes em geral, máquinas de embalagem, prensas com aquecimento, etc. Construídos em latão (Série T) ou aço inox 304 (Séries TI e TS). Os cartuchos série T e TI são disponibilizados em diâmetros de ¼” até 1” ou 6,5mm a 25,4mm e os da série TS com alta densidade de potência nos diâmetros de ¼” a ¾” ou 6,5mm a 19mm, sendo estes disponíveis com Termopar (sensor). Todos os cartuchos podem ser construídos com diversos acessórios e tipos de rabichos para atender as mais variadas exigências.

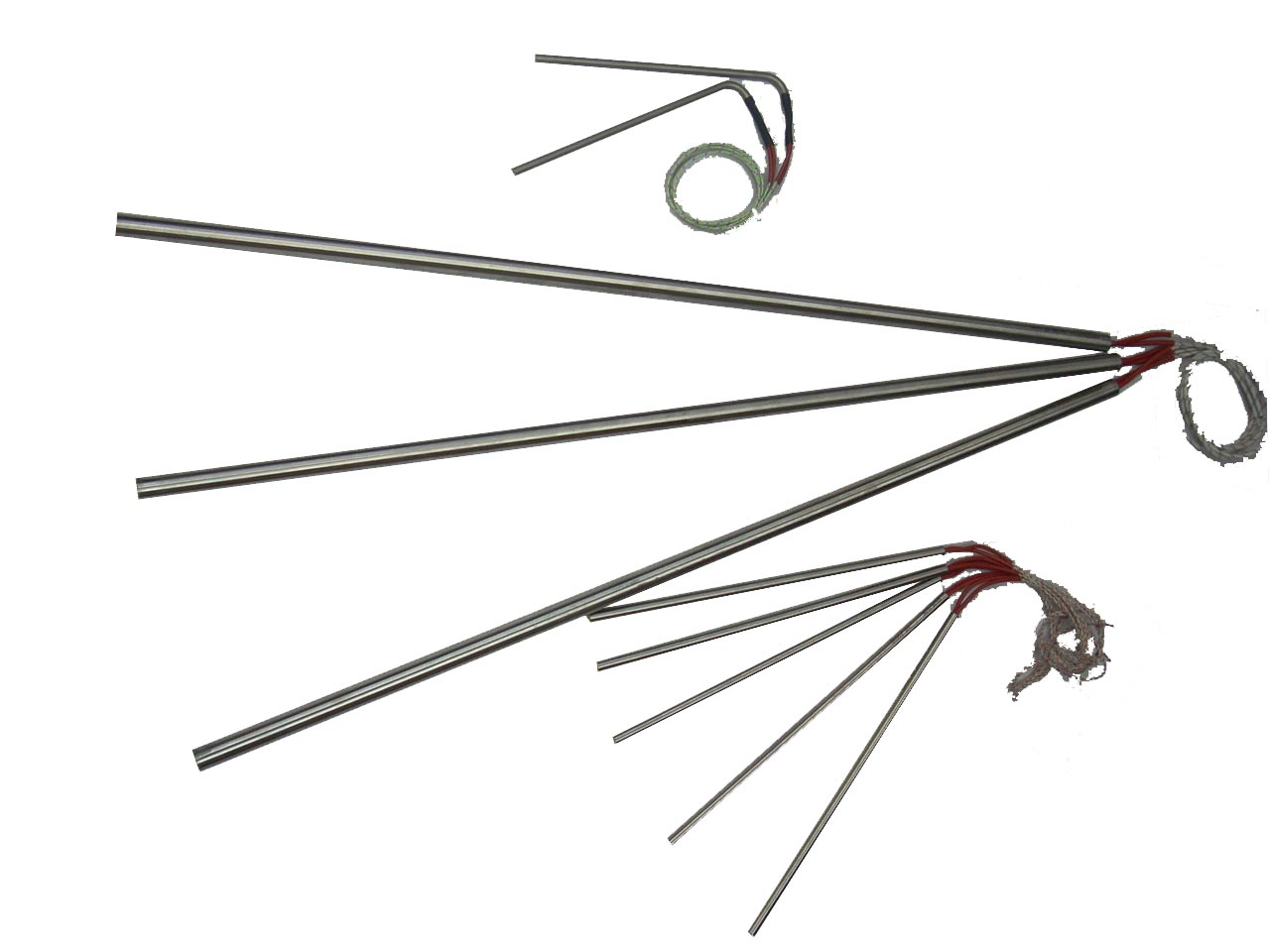

Cartuchos Ampwatt série TI/TS
Desenvolvidos dentro da mais avançada tecnologia e construídos com as melhores matérias. Utilizados em:
- Moldes para borracha, baquelita, etc.
- Máquinas automáticas de embalagem.
- Prensas com aquecimento
- Modelos e bicos de canal quente em injetoras / extrusoras de plástico
- Máquinas para calçados
- Ferramentas
CARACTERÍSTICAS CONSTRUTIVAS
|
|
EXIGÊNCIAS PARA FURAÇÃO DOS MOLDES
|
|
|
- Diâmetros rigorosamente calibrados.
- Junção do rabicho fora do cartucho (reduzindo zonas mortas, resistências de contato, afrouxamento pelo calor, etc.)
- Rabichos extra flexíveis e protegidos contra penetrações
- Fechamento do fundo à prova de poeira e respingos (IP – 64 ABNT), proporcionando robustez e estabilidade do diâmetro.
|
|
|
| MÉTRICO |
POLEGADAS |
| 6,500 |
+ 0,015 |
1/4″ |
+ 0,00059 |
| – 0,000 |
– 0,00000 |
| 8,500 |
+ 0,015 |
5/16″ |
+ 0,00059 |
| – 0,000 |
– 0,00000 |
| 10,000 |
+ 0,015 |
3/8″ |
+ 0,00059 |
| – 0,000 |
– 0,00000 |
| 12,500 |
+ 0,018 |
1/2″ |
+ 0,00071 |
| – 0,000 |
– 0,00000 |
| 16,000 |
+ 0,018 |
5/8″ |
+ 0,00071 |
| – 0,000 |
– 0,00000 |
| 19,000 |
+ 0,021 |
3/4″ |
+ 0,00083 |
| – 0,000 |
– 0,00000 |
|
| Quanto menor “f” mais eficiente será a transferência de calor, e menor a temperatura do cartucho. As tolerâncias no quadro estão conforme norma ISA H-7. |
|
TECNOLOGIA DE APLICAÇÃO
Por constituir matéria bastante extensa, cuja publicação não pode ser comportada neste catálogo, a Ampwatt coloca-se à disposição de todos para elaborar qualquer estudo visando um projeto específico. Para isto será sempre necessário que as consultas tragam as os seguintes requisitos.
Molde
- Croqui ou desenho com dimensões, do molde completos, bases, etc.
- Indicação da posição de trabalho, isto é, abertura horizontal ou vertical.
- Tempo de aquecimento inicial requerido, desde o molde frio até a temperatura de operação
- Rede elétrica disponível
Operação
- Temperatura do material antes de entrar no molde.
- Temperatura de montagem e variação máxima permitida.
- Kg/hora de material moldado, tipo de material, número de prensagens / hora.
FORNECIMENTO
Somente na primeira compra, será necessário indicar todas as características físicas e elétricas do cartucho, para fins de cadastramento e fabricação.
Nas compras para reposição, o cliente indicará somente o número da peça, gravado em cada cartucho.
Normalmente essas características são definidas quando do estudo de aplicação, durante o projeto do molde.
São elas: watts, volts, série (T ou TS), diâmetro D, comprimento L, comprimento M e comprimento N.
Importante
Não recomendamos intercâmbio de cartuchos de um para outro molde, pois cada cartucho, tem características definidas para determinada aplicação.
Recomendamos sempre a adoção de sistemas de controle de temperatura.
NORMALIZAÇÃO E LIMITES DE CONSTRUÇÃO SÉRIE “TS”
Tubo de Inox 304 (Temperatura de capa 700°C) |
|
DIAMETRO
NOMINAL |
1/4″
6,5MM |
5/16″
8,0MM |
3/8″
10,0MM |
1/2″
12,5MM |
5/8″
16,0MM |
3/4″
19,0MM |
|
VOLTS MÁX.
|
LIMITADO PELOS NÍVEIS DE ISOLAÇÃO
NA TEMPERATURA DE SERVIÇO
|
| 240 |
240 |
240 |
260 |
260 |
260 |
|
AMPS. MÁX
|
LIMITADO PELOS RABICHOS DE LIGAÇÃO
|
| 1,5 |
4 |
6 |
9 |
15 |
25 |
| WATTS MÁX |
DEPENDE DO ESTUDO DE APLICAÇÃO
|
|
| “D” NORMALIZADO |
“L” ± 1,5mm
± 1/16 |
“M”(mm) |
“N”(mm) |
“P” (mm) |
“Q” (mm) |
| MÉTRICO |
POLEGADAS |
MÍN. |
MÁX |
NORMAL |
MÍN. |
NORMAL |
MÁX |
FIXO |
MIN FIXO |
| 6,500 |
-0,025 |
1/4″ |
-0,00098 |
25 |
100 |
150 |
|
|
|
5 |
8 |
| -0,047 |
-0,00185 |
| 8,000 |
-0,025 |
5/16″ |
-0,00098 |
25 |
120 |
15 |
10 |
240 |
1.000 |
5 |
8 |
| -0,047 |
-0,00185 |
| 10,000 |
-0,025 |
3/8″ |
-0,00098 |
30 |
150 |
15 |
10 |
240 |
1.000 |
5 |
8 |
| -0,047 |
-0,00185 |
| 12,500 |
-0,032 |
1/2″ |
-0,00126 |
50 |
200 |
15 |
10 |
240 |
1.000 |
5 |
10 |
| -0,059 |
-0,00232 |
| 16,000 |
-0,032 |
5/8″ |
-0,00126 |
50 |
250 |
15 |
10 |
240 |
1.000 |
5 |
10 |
| -0,059 |
-0,00232 |
| 19,000 |
-0,04 |
3/4″ |
-0,00157 |
60 |
250 |
15 |
10 |
240 |
1.000 |
5 |
15 |
| -0,073 |
-0,00287 |
|
CARTUCHOS DE CONSTRUÇÃO CONVENCIONAL SÉRIE “T/TI”
Tubo de Latão ou Inox ( temperatura de Capa até 400°C ) |
|
| potência / WS |
DIÂMETROS NORMALIZADOS |
| 3/8″ |
1/2″ |
9/16″ |
5/8″ |
3/4″ |
7/8″ |
1″ |
| 9,5 |
0,0 |
12,7 |
0,0 |
14,2 |
0,0 |
15,8 |
0,0 |
19 |
0,0 |
22,2 |
0,0 |
25,4 |
0,0 |
| -0,1 |
-0,1 |
-0,1 |
-0,1 |
-0,1 |
-0,1 |
-0,1 |
| 60 |
100 |
140 |
70 |
170 |
90 |
110 |
120 |
| 70 |
130 |
170 |
90 |
210 |
110 |
130 |
160 |
| 80 |
150 |
200 |
100 |
250 |
140 |
160 |
190 |
| 90 |
180 |
240 |
120 |
290 |
160 |
190 |
220 |
| 100 |
200 |
270 |
140 |
330 |
190 |
220 |
250 |
| 120 |
250 |
330 |
180 |
410 |
230 |
270 |
300 |
| 140 |
300 |
400 |
210 |
490 |
280 |
330 |
380 |
| 160 |
330 |
460 |
250 |
570 |
330 |
390 |
440 |
| 180 |
330 |
520 |
280 |
650 |
380 |
440 |
500 |
| 200 |
330 |
590 |
320 |
730 |
420 |
500 |
570 |
| 250 |
330 |
750 |
400 |
800 |
550 |
640 |
700 |
| 300 |
330 |
750 |
500 |
800 |
660 |
750 |
850 |
| 350 |
|
780 |
580 |
980 |
780 |
900 |
1000 |
| 400 |
|
900 |
|
1100 |
900 |
1000 |
1180 |
| 450 |
|
1000 |
|
1200 |
1000 |
1100 |
1300 |
| 500 |
|
|
|
1400 |
1100 |
1300 |
|
| 600 |
|
|
|
1600 |
1300 |
1600 |
|
| 700 |
|
|
|
1600 |
1600 |
1800 |
|
| 800 |
|
|
|
1600 |
1800 |
2000 |
|
| 900 |
|
|
|
|
2000 |
2000 |
|
| 1000 |
|
|
|
|
2000 |
2000 |
|
| 1100 |
|
|
|
|
2000 |
2000 |
|
| 1200 |
|
|
|
|
2000 |
2000 |
|
|
